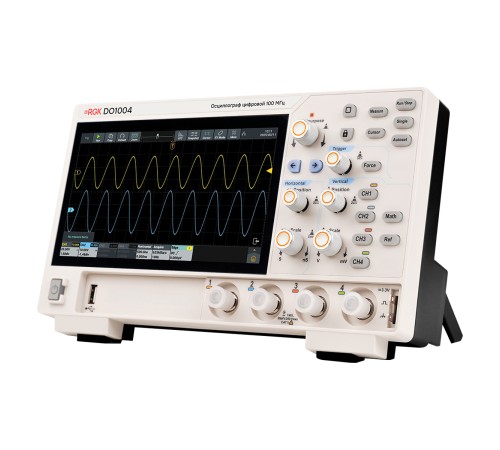

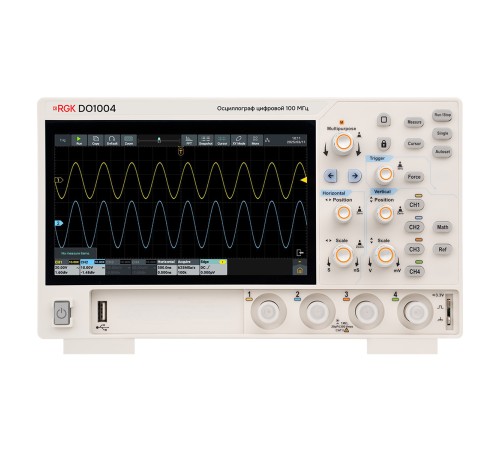

Цифровой осциллограф RGK DO1004 относится к линейке настольных приборов среднего класса, снабженных 12-битным АЦП и сочетающих в себе высокую производительность и компактность. Модель оборудована 4 аналоговыми каналами, позволяя исследовать форму сигналов в полосе частот до 100 МГц, а также поддерживает функции базового анализа спектра БПФ для 1 млн. точек, декодирования последовательных шин, и оснащается встроенным частотомером и цифровым вольтметром. Благодаря плоскому дизайну устройство не загромождает свободное пространство на рабочем месте, а за счет небольшого веса его можно легко транспортировать, используя как мобильный диагностический инструмент.
Функциональные возможности
4-канальный осциллограф RGK DO1004 способен отслеживать динамичные сигналы, обеспечивая высокую детализацию полученных осциллограмм, при частоте выборки 1,25 Гвыб/с и глубине записи до 50M. Поддержка режима сегментации, со скоростью захвата до 700 000 осц./с, упрощает исследование долговременных процессов. Наличие настраиваемых цифровых фильтров дает возможность ограничивать частотный диапазон отслеживаемых сигналов, минимизируя влияние помех. Прибор реализует 43 вида автоматических измерений и поддерживает математическую обработку данных.
Работая под управлением ОС Android, осциллограф поддерживает возможность использования дополнительных приложений: файлового менеджера, калькулятора, браузера, программы захвата и записи экрана, почтового клиента и т.д.
Особенности RGK DO1004
- Наглядность – осциллограф оборудован цветным 7-дюймовым экраном с разрешением 1024 x 600 пикс., поддерживая режимы персистенции и цветовой температуры, которые позволяют визуально оценивать частоту возникновения событий с целью выявления редких артефактов, а также реализует функцию зуммирования, упрощая исследование мелких элементов формы сигнала.
- Комбинированное управление, с использованием сенсорного multi-touch дисплея, кнопок прямого доступа к функциям, а также поддержка дистанционного режима работы при задействовании ПК и возможность подключения компьютерной мыши обеспечивает высокую гибкость применения данного устройства.

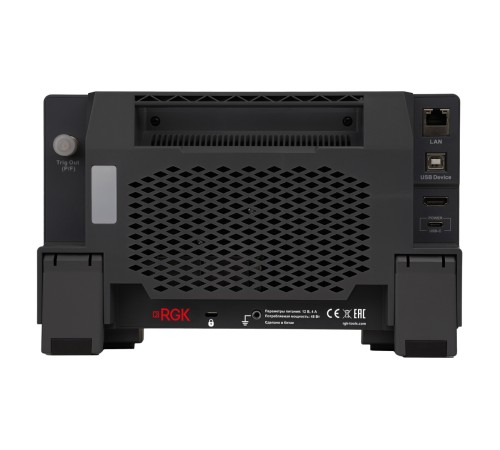

- Внешнее питание через интерфейс USB Type-C позволяет использовать для обеспечения работы прибора комплектный сетевой адаптер, минимизируя влияние внутренних наводок, а при задействовании повербанка с режимом Power Delivery 12 В дает возможность выполнять измерения с гальванической развязкой от контуров заземления, что повышает безопасность тестирования электросиловых систем.
| Количество каналов | 4 |
|---|---|
| Полоса пропускания | 100 МГц |
| Частота дискретизации | 1,25 Гвыб/с |
| Вертикальное разрешение | 12 бит |
| Диапазон установки коэффициента отклонения Ко, в последовательности 1-2-5 | от 500 до 10 мкВ/дел |
| Пределы допускаемой относительной погрешности установки коэффициента отклонения при Ко ≤ 1 мВ, при Ко = 2 мВ, при Ко ≥ 5 мВ | 3%, 2%, 1,5% |
| Время нарастания переходной характеристики каждого из каналов для модификаций | 3,5 нс |
| Диапазон установки коэффициента развертки, в последовательности 1-2-5 | от 1·10-9 до 1000 с/дел |
| Пределы допускаемой относительной погрешности частоты опорного генератора | ±2,5·10-5 |
| Напряжение постоянного тока | 12 В |
| Напряжение переменного тока | 200±240 В |
| Частота переменного тока | от 50 до 60 Гц |
| Потребляемая мощность | 48 Вт |
| Температура окружающей среды | от 0°С до 40°С |
| Относительная влажность | 90% |
| Размеры | 260 x 160 x 78 мм |
| Вес | 1,5 кг |
