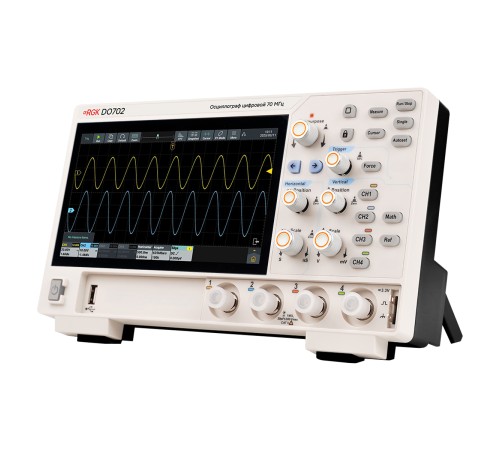

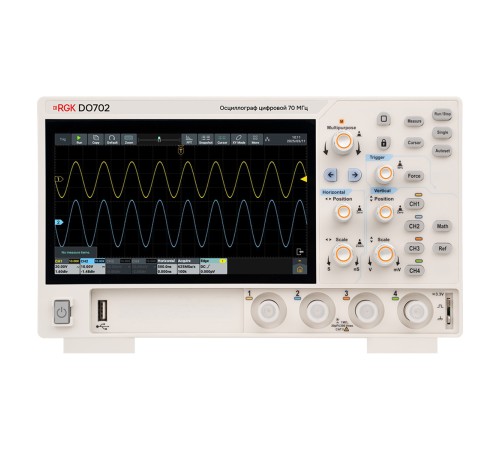

Осциллограф RGK DO702 – младшая, наиболее доступная по цене модификация в линейке портативных настольных устройств на основе 12-битного АЦП, обеспечивающих точное отображение формы сигналов с высоким разрешением. Прибор с полосой пропускания 70 МГц оборудован 7-дюймовым сенсорным дисплеем, 2 аналоговыми каналами, встроенным прецизионным частотомером и цифровым вольтметром, и поддерживает режимы БПФ для базового анализа спектра и декодирования последовательных шин. Изделие работает под управлением ОС Android и запитывается от внешнего источника постоянного тока через интерфейс USB Type-C, в качестве которого можно использовать как комплектный сетевой адаптер, так и повербанк с поддержкой протокола Power Delivery.
Функциональные возможности
Обеспечивая максимальную частоту дискретизации 1,25 Гвыб/с при глубине записи до 50M точек, цифровой осциллограф RGK DO702 позволяет исследовать динамичные продолжительные сигналы в широком диапазоне амплитуд. Режимы настраиваемой персистенции и отображения цветовой температуры позволяют визуально оценивать частоту повторения волновых форм и упрощают идентификацию редких аномалий. Поддерживаются 43 вида автоматических измерений, курсорные измерения и математическая обработка получаемых результатов с использованием различных алгебраических операций, в том числе в соответствии с введенными пользовательскими формулами. С целью снижения влияния помех предусмотрена возможность принудительного ограничения полосы пропускания на уровне 20 МГц. Для исследования сигналов выбранного частотного диапазона прибор снабжен набором встроенных цифровых фильтров с регулируемой частотой среза.
Особенности и преимущества RGK DO702
- Режим зуммирования, с отображением увеличенного фрагмента одновременно с основной осциллограммой, упрощает исследование низкоамплитудных элементов формы сложных сигналов.

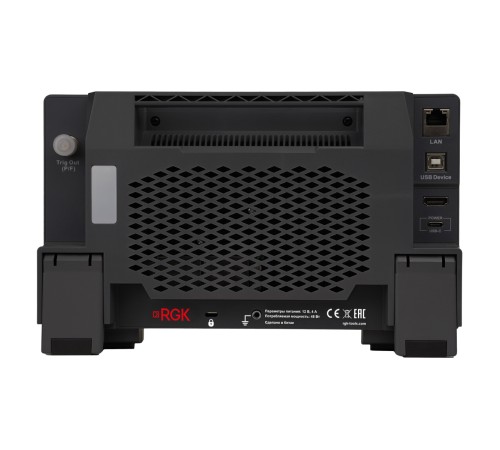

- Поддержка допускового контроля, с автоматическим сравнением отслеживаемого сигнала с пользовательским шаблоном, позволяет использовать осциллограф для тестирования серийной продукции, в том числе в составе производственных испытательных стендов – при задействовании выхода Trig Out.
- Функция сегментации дает возможность регистрировать большое количество целевых событий, в соответствии с выбранными настройками, при отслеживании долговременных процессов, обеспечивая скорость захвата до 700 000 осц./с.
| Количество каналов | 2 |
|---|---|
| Полоса пропускания | 70 МГц |
| Частота дискретизации | 1,25 Гвыб/с |
| Вертикальное разрешение | 12 бит |
| Диапазон установки коэффициента отклонения Ко, в последовательности 1-2-5 | от 500 до 10 мкВ/дел |
| Пределы допускаемой относительной погрешности установки коэффициента отклонения при Ко ≤ 1 мВ, при Ко = 2 мВ, при Ко ≥ 5 мВ | 3%, 2%, 1,5% |
| Время нарастания переходной характеристики каждого из каналов для модификаций | 5 нс |
| Пределы допускаемой относительной погрешности частоты опорного генератора | ±2,5·10-5 |
| Напряжение постоянного тока | 12 В |
| Напряжение переменного тока | 200±240 В |
| Частота переменного тока | от 50 до 60 Гц |
| Потребляемая мощность | 48 Вт |
| Температура окружающей среды | от 0°С до 40°С |
| Относительная влажность | 90% |
| Размеры | 260 x 160 x 78 мм |
| Вес | 1,5 кг |
