Принцип действия аппаратуры основан на измерении параметров навигационных сигналов глобальных навигационных спутниковых систем (ГНСС) ГЛОНАСС в частотных диапазонах L1OF, L2OF, L1OC, L2OC, L3OC; GPS в частотных диапазонах L1 C/A, L1C, L1P, L2P, L2C, L5; Galileo в частотных диапазонах E1, E5a, E5b, E6, E5 AltBoc, E6c; BeiDou в частотных диапазонах B1I, B2I, B3I, B1C, B2a, B2b; SBAS в частотных диапазонах WAAS, EGNOS, SDCM, BDSBAS, GAGAN; QZSS в частотных диапазонах L1 C/A, L2C, L5, L1C, L1S, L5S, L6; NavIC в частотном диапазоне L5 и их последующей обработке. Принятый широкополосный сигнал преобразуется, фильтруется, оцифровывается и распределяется по 1198 параллельным каналам. Процессор аппаратуры контролирует процесс отслеживания сигнала.

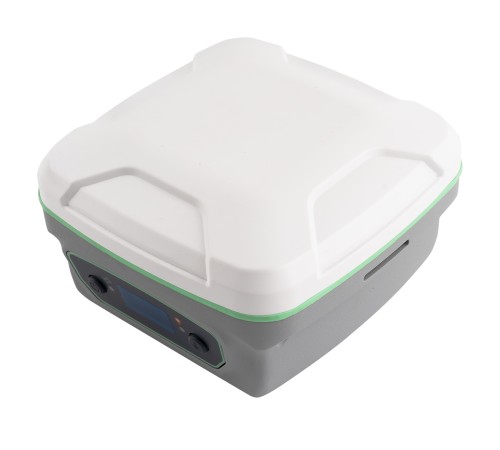

Конструктивно аппаратура состоит из основных частей: смарт-антенны и антенны УКВ. Смарт-антенна представляет собой моноблок из металлического корпуса с пластиковым верхом, в котором объединены спутниковая антенна, спутниковый геодезический приемник, модули беспроводной канала передачи данных Bluetooth®, Wi-Fi, модуль NFC, модуль обработки и хранения информации, модуль управления, индикации и вывода информации.

Смарт-антенна осуществляет непрерывный прием и обработку сигналов со спутников космических навигационных систем. Спутниковые измерения записываются во внутреннюю память аппаратуры или в память полевого контроллера. Управление аппаратурой осуществляется с помощью панели управления, полевого контроллера или через веб-интерфейс внешних устройств. Связь аппаратуры с внешними устройствами осуществляется через порт обмена данными USB/RS232, а также через модули беспроводного канала передачи данных Bluetooth®, Wi-Fi. Электропитание аппаратуры осуществляется от съемных аккумуляторных батарей или от внешнего источника питания постоянного тока.

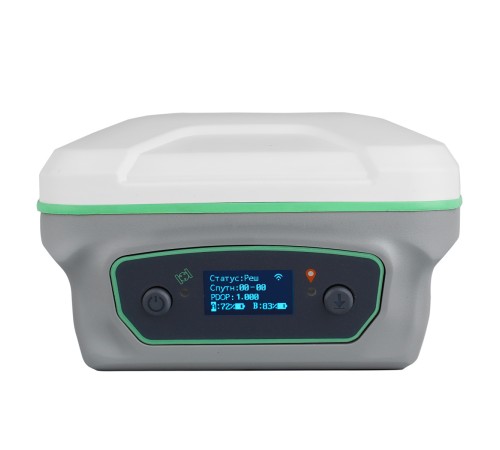

На лицевой панели корпуса аппаратуры расположены:

Кнопка включения/выключения аппаратуры и кнопка управления режимом работы аппаратуры
OLED-дисплей, отображающий состояние отслеживания сигналов спутников, статус работы канала передачи данных, статус заряда аккумуляторных батарей, тип и статус работы беспроводного канала передачи данных Bluetooth®, Wi-Fi
Светодиодные индикаторы статуса приема спутниковых сигналов и приема/передачи поправок

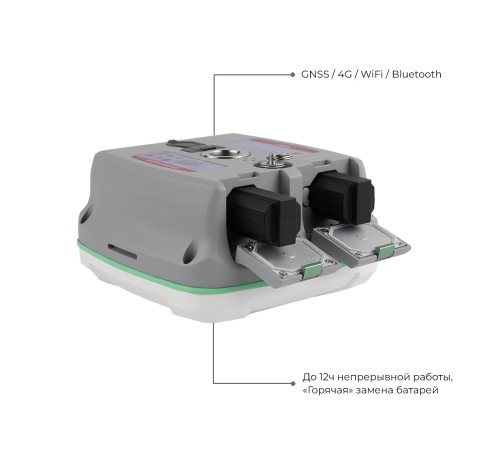

С тыльной стороны корпуса аппаратуры под крышками расположены два батарейных отсека для съемных аккумуляторных батарей

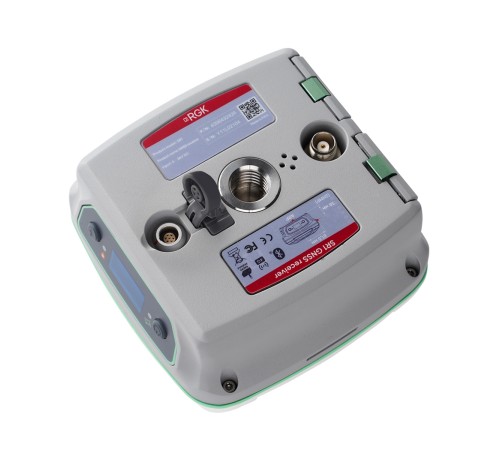

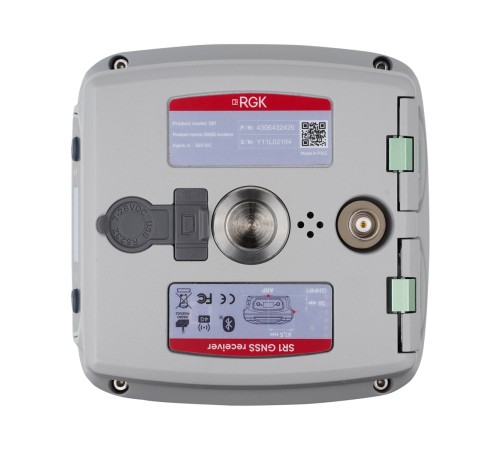

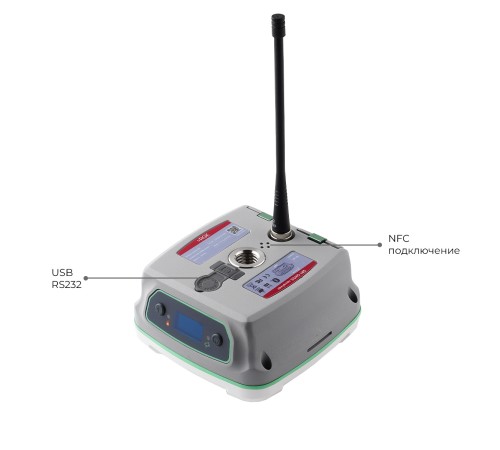

В нижней части корпуса аппаратуры расположены:

Динамик для звуковых уведомлений о текущем состоянии аппаратуры и режиме её работы
Слот для установки SIM - карты;
Разъем TNC для подключения УКВ антенны;
7-контактный порт питания/обмена данными USB/RS232;
Резьбовое установочное отверстие.

	RGK SR1
Количество каналов	1198
NAVSTAR GPS	L1 C/A, L1C, L1P, L2P, L2C, L5
ГЛОНАСС	L1OF, L2OF, L1OC, L2OC, L3OC
BeiDou	B1I, B2I, B3I, B1C, B2a, B2b
Galileo	E1, E5a, E5b, E6, E5 AltBoc, E6c
QZSS	L1 C/A, L2C, L5, L1C, L1S, L5S, L6
NavIC	L5
SBAS	WAAS, EGNOS, SDCM, BDSBAS, GAGAN
Доверительные границы абсолютной погрешности измерений в режиме "Статика", "Быстрая статика" в плане	±2·(2,5 + 0,5·10^-6 ·D) ¹⁾
Доверительные границы абсолютной погрешности измерений в режиме "Статика", "Быстрая статика" по высоте	±2·(5 + 0,5·10^-6 ·D) ¹⁾
Доверительные границы абсолютной погрешности измерений в режиме "Кинематика с постобработкой (PPK)" в плане	±2·(8,0 + 1,0·10^-6 ·D) ¹⁾
Доверительные границы абсолютной погрешности измерений в режиме "Кинематика с постобработкой (PPK)" по высоте	±2·(15,0 + 1,0·10^-6 ·D) ¹⁾
Доверительные границы абсолютной погрешности измерений в режиме "Кинематика в реальном времени (RTK)" в плане	±2·(8,0 + 1,0·10^-6 ·D + 0,2·α) ¹⁾ ²⁾
Доверительные границы абсолютной погрешности измерений в режиме "Кинематика в реальном времени (RTK)" по высоте	±2·(15,0 + 1,0·10^-6 ·D + 0,2·α) ¹⁾ ²⁾
Доверительные границы абсолютной погрешности измерений в режиме "Дифференциальные кодовые измерения (DGPS) в плане	±2·(250 + 0,5·10^-6 ·D) ¹⁾
Доверительные границы абсолютной погрешности измерений в режиме "Дифференциальные кодовые измерения (DGPS) по высоте	±2·(500 + 0,5·10^-6 ·D) ¹⁾
Время инициализации, сек	<10
Частота позиционирования, Гц	1, 2, 5, 10, 20 (по выбору пользователя)
Надежность инициализации	>99.9%
Датчик IMU	есть, 60°
Количество интерфейсов RS232	1
Bluetooth 4.0	есть
Wi-Fi	есть
NFC	есть
Встроенный модем GSM/GPRS	есть
Встроенный УКВ модем	Rx / Tx
Мощность УКВ модема	0,5 / 1 / 2 Вт (по выбору пользователя)
Частотный диапазон, МГц	410-470
Форматы поправок	CMR, RTCM3, RTCM3.2, RTCM3.2(MSM5)
Вывод сообщений формата	NMEA-0183
Поддерживаемые эфирные протоколы	Transparent, MAC, TRIM450S, South
Форматы записи спутниковых измерений	CNB, RINEX 2.х, 3.х
Встроенная память	8 ГБ
Общие характеристики
Материал корпуса	магниевый сплав, ABS-пластик
Температура рабочая	от -45 °C до +65 °C
Температура хранения	от -50 °C до +85 °C
Пыле- и влагозащищённость	IP67
Ударостойкость	выдерживает падение на бетон с высоты 1.5 м
Влажность	100%
Возможность подключения внешней GNSS антенны	нет
Потребляемая мощность	до 2,85 Вт
Тип батареи	съемная Li-Ion
Ёмкость одной батареи	3300 мАч
Количество батарей в приемнике	2
Количество батарей в штатном комплекте	2
Возможность горячей замены батареи	есть
Время работы в Статике, в часах	до 13
Время работы в RTK, в часах	12
Вход внешнего питания	6-28 В
Веб-интерфейс	есть
Дисплей	0.93”
Индикация на передней панели	есть, светодиодная
Управление с панели	2 функциональные клавиши
Измерение фазы несущей частоты с низким уровнем шума	есть
Технология подавления многолучёвости	есть
Размер (a, b, h)	123 х 123 x 70 мм
Масса приемника (с аккумуляторными батареями)	0.834 кг
Гарантия	2 года
Примечание:
¹⁾ D - измеряемое расстояние, мм.
²⁾α - коэффициент, соответствующий углу наклона аппаратуры в градусах.
