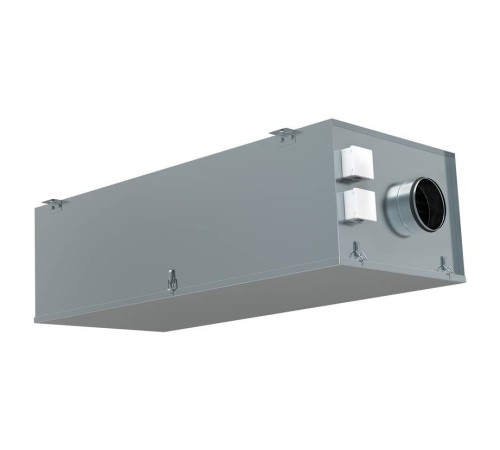

Установка приточная компактная моноблочная SHUFT CAU 3000/3-W VIM

Описание CAU-W

Вентиляционная установка CAU-W предназначена для очистки, подогрева и подачи свежего воздуха в жилые, общественные и производственные помещения небольших и средних объемов: офисы, магазины, квартиры и т.д. Установка изготавливается в компактном звукотеплоизолированном корпусе из оцинкованной стали (толщина изоляции – 50 мм). Установку можно монтировать непосредственно в обслуживаемом помещении, в т.ч. за подвесным потолком.

Конструкция

Приточная установка оснащена фильтром класса EU5. В ней используется водяной нагреватель с теплообменником. Все вентиляторы оборудованы крыльчаткой с назад загнутыми лопатками и асинхронным двигателем с внешним ротором. Защита двигателя вентилятора осуществляется термоконтактами, требующими подключения внешнего защитного термореле. В качестве теплоносителя может использоваться как вода, так и незамерзающая смесь.

Рекомендуемая структура и состав вентиляции

Входит в состав поставляемого устройства:

• Сменные фильтры FR-CAU;


• Приточный вентилятор;


• Нагреватель.

Используется как принадлежность:

• Решетки PG, PGC, SA;


• Воздуховоды DFA, ISODFA;


• Воздушные клапаны DR, DCGA, DCA с приводом GRUNER;


• Шумоглушители SRr, SRSr, SCr, SONIDFA-S;


• Решетки 1WA, 2WA, 4CA;


• Диффузоры DVS-P, DVK-S;


• Модули управления АБК с катальными датчиками температуры ETF;


• Дифференциальные датчики давления PS-B;


• Контактные или погружные датчики температуры;


• Термостаты защиты от замерзания;


• Смесительные узлы MST.

Не используется в поставляемом устройстве:

• Нагреватель.

 Отличительные особенности

• Минимальная высота, требуемая для установки;


• Прочный корпус из оцинкованной стали;


• Вентилятор с асинхронным двигателем с внешним ротором;


• Звуко-, теплоизоляция 50 мм из базальтовой минеральной ваты;

• Установки оборудованы фильтром EU5;


• Предназначена для монтажа к прямоугольным воздуховодам;


• Максимальная рабочая температура составляет 100-150 °C.

Монтаж

Приточная установка CAU-W поставляется готовая к подключению. Установка монтируется только в горизонтальном положении, в соответствии с направлением потока воздуха.
Необходимо предусматривать доступ для обслуживания установок.

Не допускается:

• использовать для транспортировки воздуха, содержащего «тяжелую» пыль, муку и т.д.


• монтировать во взрыво-, пожароопасных помещениях и для транспортировки воздуха с содержанием паров пожароопасных веществ.

Уход

Рекомендуется проводить осмотр и чистку фильтра каждый месяц, осмотр вентилятора и чистку крыльчатки проводить каждые 6 месяцев.

Перед очисткой необходимо убедиться, что:

• Прекращена подача напряжения;


• Выключатель заблокирован;


• Крыльчатка вентилятора полностью остановилась;


• Нагреватель, двигатель и крыльчатка вентилятора полностью остыли.

При очистке крыльчатки следует помнить, что:

• Нужно отсоединить вентилятор от агрегата;


• Чистить крыльчатку необходимо осторожно, чтоб не нарушить ее балансировку;


• Нельзя применять агрессивные химические вещества, моющие средства или очистители;


• Нельзя применять острые предметы и устройства, работающие под высоким давлением;


• Нельзя погружать крыльчатку в воду или другую жидкость;


• Подшипники в случае повреждения подлежат замене.

По окончании срока службы агрегат следует утилизировать.
